悍象起重MD1型0.5-5t6-9m电动葫芦外形结构图（简笔画），MD1钢丝绳电动葫芦为CD1钢丝绳电动葫芦的外延产品，起升速度分常速和慢速两档，常速8米/分，慢速0.8米/分，主体配用主机为子母连体双速电机。适用于精,密安装准确对孔，砂箱起吊，模具加工，机床细微操作，工作类别为对起升速度要求苛刻的环境。

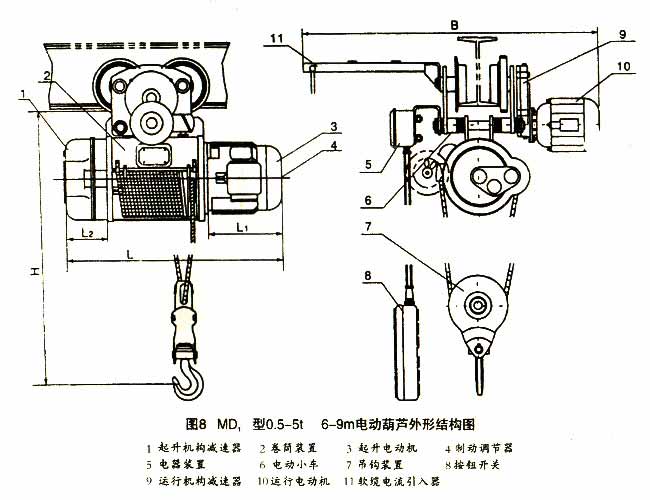

1、MD1型0.5t-5吨6m-9米电动葫芦外形结构图

（1）起升机构减速器，（2）卷筒装置，（3）起升电动机，（4）制动调节器，（5）电器装置，（6）电动小车，（7）吊钩装置，（8）按钮开关，（9）运行机构减速器，（10）运行电动机，（11）软缆电流引入器。

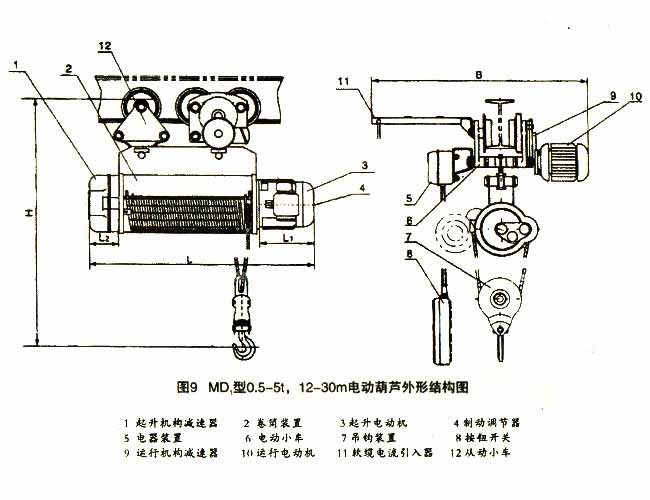

2、MD1型0.5t-5吨12m-30米电动葫芦外形结构图

（1）起升机构减速器，（2）卷筒装置，（3）起升电动机，（4）制动调节器，（5）电器装置，（6）电动小车，（7）吊钩装置，（8）按钮开关，（9）运行机构减速器，（10）运行电动机，（11）软缆电流引入器，（12）从动小车。

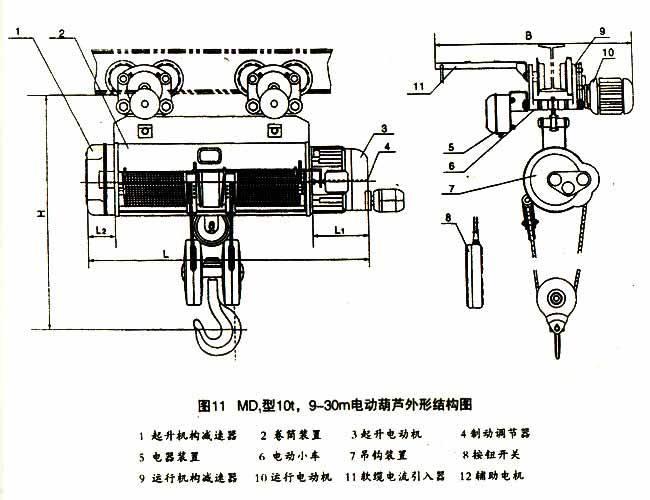

3、MD1型10吨9m-30米电动葫芦外形结构图

（1）起升机构减速器，（2）卷筒装置，（3）起升电动机，（4）制动调节器，（5）电器装置，（6）电动小车，（7）吊钩装置，（8）按钮开关，（9）运行机构减速器，（10）运行电动机，（11）软缆电流引入器，（12）辅助电机。

MD1型0.5-5t6-9m电动葫芦外形结构图，文章由电动葫芦网站更新如转载请注明出处。www.hanxiangqz.com，河北悍象主营钢丝绳电动葫芦,环链电动葫芦,防爆电动葫芦,手拉葫芦,手扳葫芦,卷扬机,MD型简易门式起重机,电动吊篮等。咨询订购联系电话：15703121115，欢迎实地考察。
